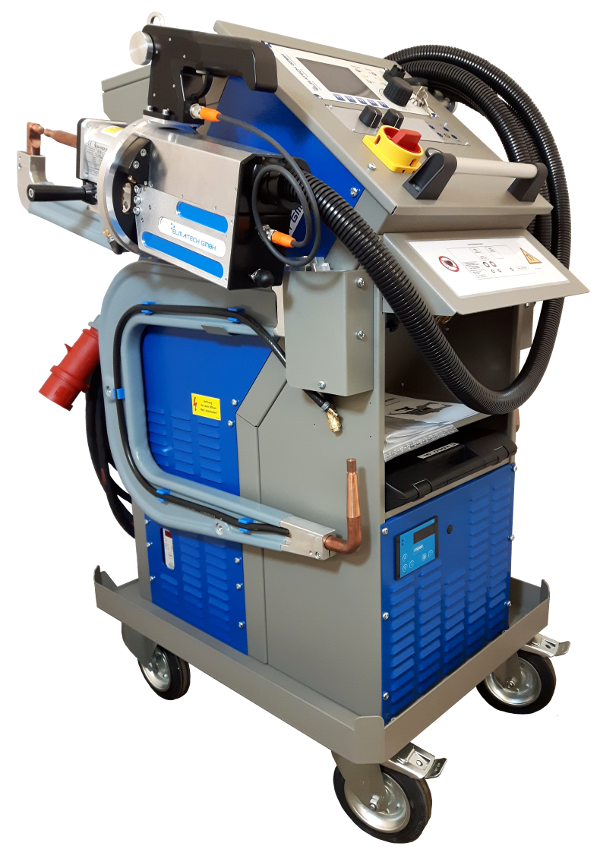

全自動、過程控制、移動式多功能點焊機，具有10 kHz中頻逆變技術、主動冷卻，可根據需求裝配不同的焊槍。
The MIDIspot VISION AV專為移動性和靈活性而設計，適用于工業生產和汽車工廠（小型系列，原型制造，試驗大廳和再加工）。
設計用于所有ELMA-Tech 10 kHz C、X或V型點焊槍的操作。
車身的電阻點焊，尤其是由高拉伸、高強度、涂層和粘合鋼板制成的部件，以及具有焊接結果質量說明的金屬化合物（無需確定參數）。利益于獨特的"Virtual Machine"控制技術，新的鋼板也可以在沒有任何額外設置的情況下焊接。
焊接方法
一臺設備中所有必要的焊接工藝：
- 電流/時間常規（恒流調節）
- 調整：?jiǎn)螀?shù)
- 能量控制：旁路和部分隔離補償，質量保證系統“ELMA-QS”
調整：板材總厚度、材料類型
- 全自動焊接過程控制（VISION）
調整：無——只需激活啟動觸發器！
自動檢測總板材厚度
自動檢測材料類型（正常/高強度）
通過對總能量輸入的連續過程控制自動確定焊核尺寸
- 定位（可選）
應用
工業和汽車業（主動冷卻，如果需要，還配有強力點焊槍ELMA VISION CM/VM）。
功能和選項
功能和選項
- 模塊化系統的個性客戶解決方案
- 兼容所有10 kHz Elma-Tech變壓器點焊槍
標準：1個C-AV焊槍?zhuān)?個X-AV焊槍
- 帶或不帶主動冷卻
- 最小點焊槍重量（例如C-AV焊槍無臂重量 10.5 kg

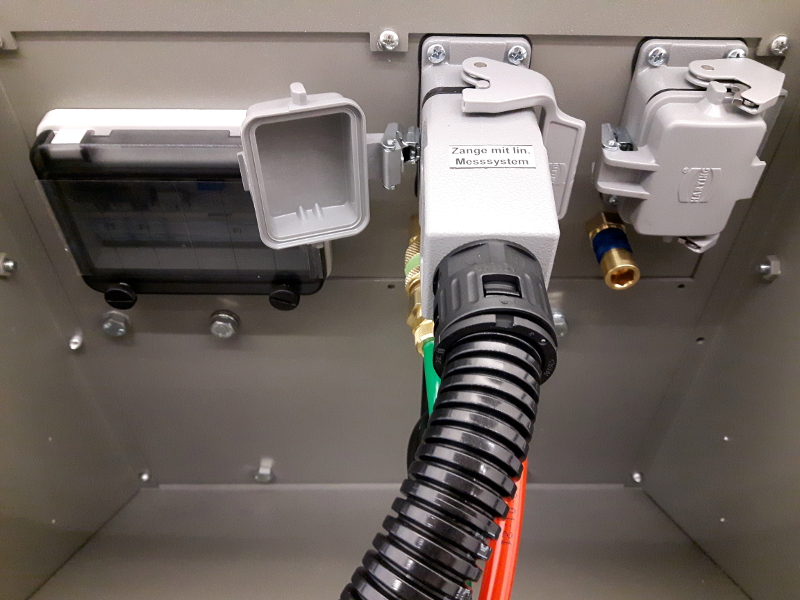

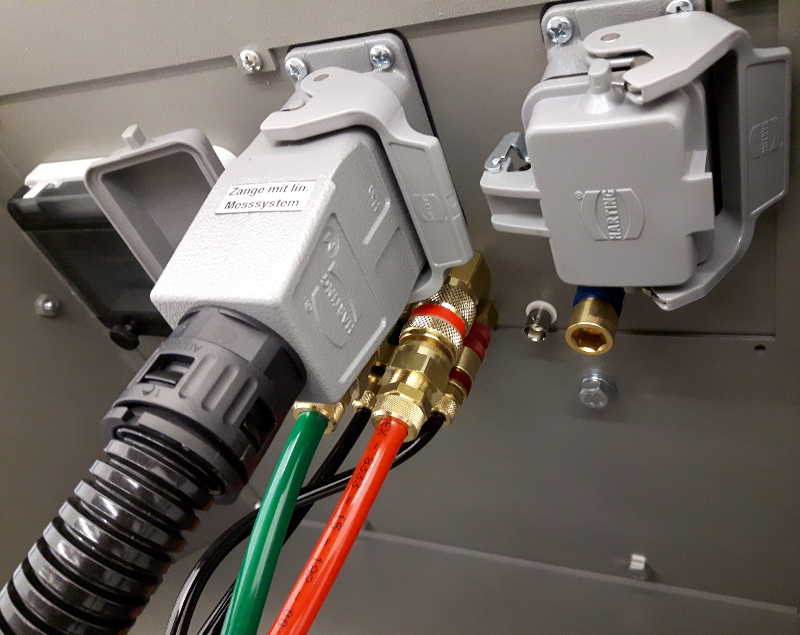

- 6m可插拔電纜軟管包的快速連接
- 即使配低熔點保險絲，焊接電流也很高
- 高輸出電流，達12 kA
- 帶顯示和質量保證系統的數控Virtual Machine（VM3）
- 精確的過程監管，逐點質量說明
- 能源控制
- 旁路檢測
- 可重復的焊接質量
- 通過USB接口更新功能
選項
- 可與SpotQS Viewer軟件一起使用（打印焊接參數）
- 可提供額外的變壓器VM焊槍
- 10米電纜軟管包
- 高輸出電流達15 kA
技術數據
電源連接數據
- 電源電壓：3 x 400 V 50 Hz/3 x 200 V 50 Hz
(特殊電壓200-500 V ，根據要求50-60 Hz）
- 最大輸出：130 kVA
- 保險絲（慢熔）：16-32 A（建議：32 A，慢熔）
- 保護：IP 21
- 絕緣等級：F
- 壓縮空氣供應：最少6 bar
變壓器焊槍電源裝置（10 kHz）
冷卻
- 冷卻功率：1200 W
- 冷卻箱容量：10升
- 流速：6 l/min
尺寸
變壓器C-AV-和X-AV-焊槍連接數據
- 初級電壓/頻率：560 V / 10 kHz
- 主電源（50％占空比）：約 20 kVA
- 保護：IP 21
- 絕緣等級：F
- 冷卻：WF
焊接電路
- 焊接電流：約 13 kA（取決于配件）
- 開路電壓：12.5 V DC
機械數據
- 電極力：0-5.5 kN
- 重量：
14.5千克（X-AV，無臂）
10.5千克（C-AV，無臂）
