全自動電阻點焊的工業手動焊槍CM和VM是第二代焊槍，臂機構作了改進，功率更高，帶有后綴“M”（手動操作的版本）。
這些焊槍是為較高工業要求以及汽車生產要求的批量生產而設計的。它們在性能、連續使用的穩定性、以及重量方面都略勝一籌。作為輕型焊槍，它們比傳統點焊槍要輕三分之二。這意味著操作工可以少持70%的重量，并且可以精確節能地引導焊槍。
焊接過程中控制系統恰好在焊接點進行測量，自動模式“Vision”取代了初步或臨時參數設置。
應用
用于汽車生產和其他工業生產的手動操作。
特征
- 帶整流器的10 kHz變壓器（7.5 kg）
- 高輸出電流，達15 kA
- 集成測量系統（自動檢測板材厚度）
- 快速反應伺服比例閥直接集成到焊槍中
- 為了更換電極蓋的水流切斷閥（回流止回閥）
- 自動調節電極力
- 盡可能少的電流轉換次數
- 綜合質量體系ELMA-QS，關于焊點有清晰的質量說明
- 通過Spot QA Viewer軟件（可選）記錄焊接參數
- 完整的軟管和電纜包（10米），通過快速接頭斷開
- 軌道環可垂直調節

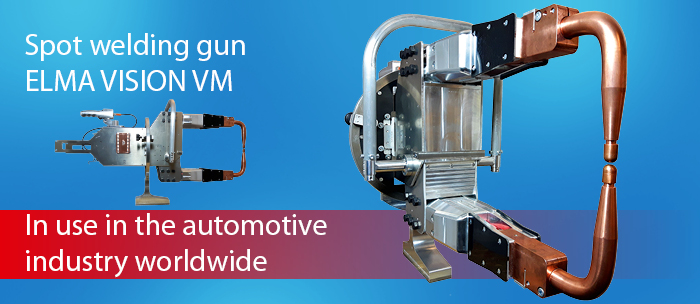

- VM: 氣缸，活塞桿和主軸承由精密滾針軸承引導
- 服務特點：把手適配器，可從外部松開的軌道環
- 槍體可從一側完全拆卸
技術數據
連接數據
- 初級電壓（變壓器/頻率）：569 V / 10 kHz
- 主電源（50％占空比）：30 kVA
焊接電路
- 最大焊接電流：約15 kA
- 開路電壓：約12.5 V DC
水冷
- 溫度順序為22°C: 6 l / min的流速（最小）

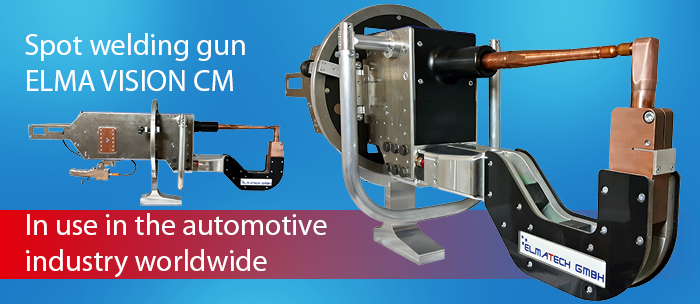

機械數據 CM
- 窗口尺寸：定制
- 電極力，最大值：5.5 kn bei 6 bar
機械數據 VM
重量
- VM（無臂/軟管和電纜包）：35 kg
- CM（無臂/軟管和電纜包）：34 kg
